常用的圆锥破碎机滑动轴承结构特点

当前圆锥破碎机按其回转轴承副的不同可分为滚动轴承式和滑动轴承式两大类。滑动轴承技术较为成熟，同时制造成本也较低，因此，市场上使用较多的仍然是滑动轴承式圆锥破碎机。滑动轴承在圆锥破碎机中是核心部件，起着动力的传递以及承受物料冲击的作用。因此，对滑动轴承的研究对提高圆锥破碎机的整体性能有着十分重要的意义。

目前圆锥破碎机的滑动轴承都是由偏心轴套、铜套以及动锥主轴三大核心零件组成，其中铜套与动锥主轴的间隙大，在工作过程中容易损坏，这也是磨损最为严重的零件。

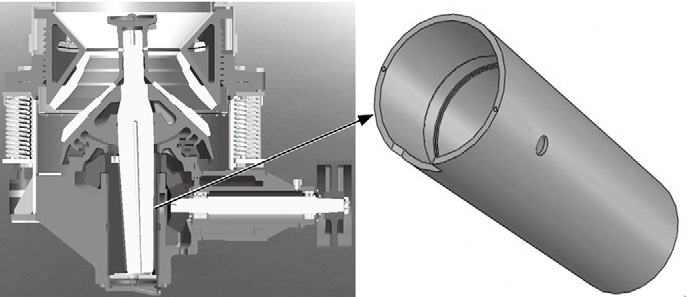

破碎机的滑动轴承及铜套结构" title="圆锥破碎机的滑动轴承及铜套结构" width="600" height="259" />

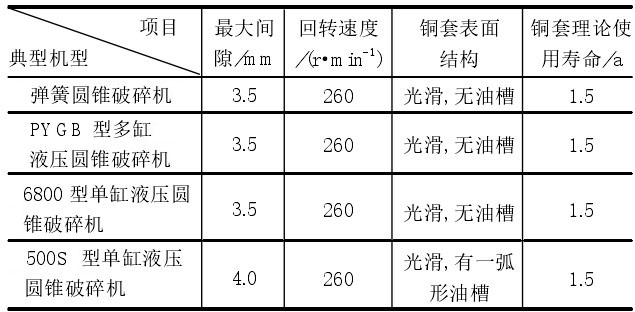

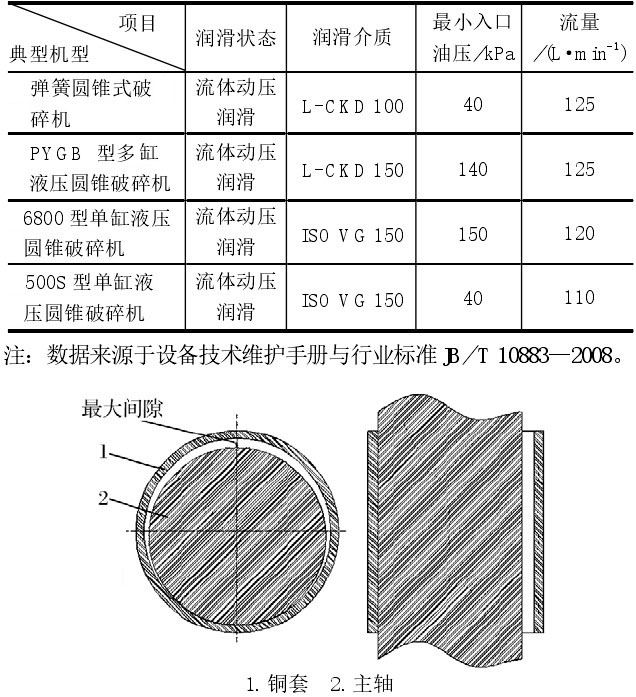

铜套材料为 ZCuPb15Sn8，外圆面与偏心套固定配合，内表面与主轴大间隙配合，圆锥破碎机的滑动轴承铜套结构及性能如表所列。铜套与主轴采用稀油压力循环润滑，润滑技术参数如下所列。

上图****张表可以看到，这几种圆锥破碎机的共同特征为****间隙一般为3~5mm，并且采用低压循环润滑油。

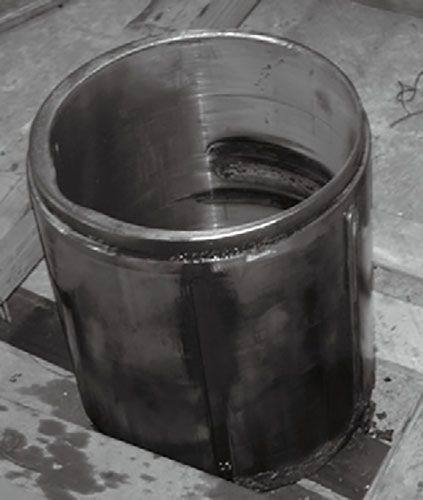

实践证明，采用以上结构及润滑技术的重载滑动轴承已满足使用要求。但由于设备常在冲击载荷状况下工作，并且轴承与主轴间由于间隙过大，铜套会受到主轴撞击而损坏，如下所示的某型号圆锥破碎机上的铜套实物，内圈黑色部位为严重磨损区。因此，通过专业流体仿真分析软件，建立一个重载滑动轴承的动压流体仿真试验模型，找出油膜承载能力与转速及最小油膜厚度之间的变化规律，为重载滑动轴承的设计提供一个理论依据。
