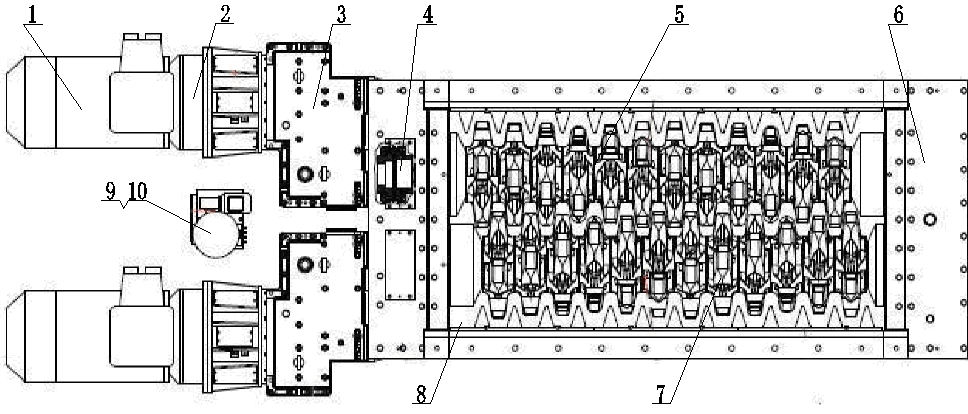

螺旋筛分破碎机结构

辊齿的结构形式

螺旋筛分破碎机的辊齿主要有三种结构形式：齿冠式、整体式和齿帽式结构。

1）齿冠式结构

齿冠是螺旋筛分破碎机工作过程中辊齿上主要的受力部件，其通过高强螺栓把和在齿环上，齿环通过双键固定在破碎轴上。在工作过程中，电动机的机械能通过液力偶合器，减速器，齿式联轴器传递到破碎齿辊上，破碎轴转动带动齿辊实现破碎动作，其主要对物料实施冲击破碎。

2）齿帽式结构

当螺旋筛分破碎机采用4齿8环式结构时，每个齿环上的4个齿帽通过通过4个螺旋首尾连接固定在齿座上，齿座又通过键连接固定在破碎轴上。

3）整体式结构

整体式结构采用先进的焊接工艺将每个齿头分别焊接在齿环的齿座上，使其连接成一个整体，工作过程中可以保证每个齿上受力均匀。而齿冠式和齿帽式结构由于采用螺栓连接受到工况振动经常发生螺旋松动需要定期检修，采用整体式结构可以避免这种情况的发生。

破碎轴组件

螺旋筛分破碎机有左右两个工作的破碎轴，工作时向内旋转。每个破碎轴组件由同步齿轮、螺栓、垫圈、固定轴承组件、浮动轴承组件、破碎轴、4齿齿环、键、左旋锁盘、右旋锁盘、失速传感器堵、隔套、前后轴端盖组成。破碎轴上开有键槽，各个齿环经过焊接连成一体，然后用长键和破碎轴相连。齿环的两端分别用左旋锁盘和右旋锁盘固定。破碎轴的一端用固定轴承支撑，另一端用浮动轴承支撑。使用浮动轴承支撑的轴端开有花键，与同步齿轮相连，用固定轴承支撑的轴端用花键与齿式联轴器相连。

箱体组件及侧耐磨板组件

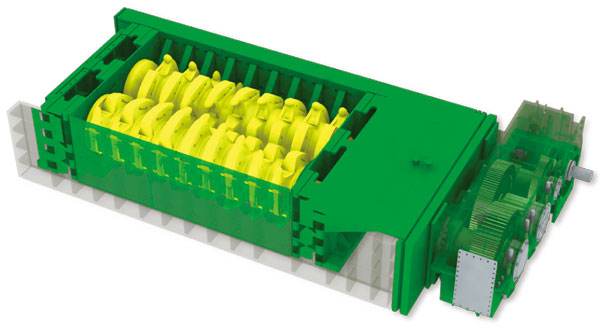

螺旋筛分破碎机箱体机身低矮，所占空间体积小，特别适合煤矿井下破碎作业。箱体组件主要由透气螺栓、复合密封、堵、观察盖板、失速传感器堵、失速传感器连接座、润滑油管接头、吊耳、套环、销、销盖板、油尺、端耐磨板、侧板、端盖板、减速器支架、盖板、破碎梁横梁、上下盖板、轴承座构成。

破碎梁

为了严格控制出料粒度，筛分破碎机在箱体底托架的支撑梁上安装有破碎梁。当破碎梁上齿帽磨损严重或因意外而受到损坏时必须更换，破碎梁齿帽只能从破碎机下侧更换，其更换步骤为：1.清洁需要更换的齿帽周围地区；2.松开齿帽连接螺栓；3.从破碎梁上取下齿帽；4.清洁需要安装齿帽的破碎梁顶面；5.按照正确方向将齿帽装在破碎梁上；6.用新螺栓将齿帽与破碎梁相连，按规定力矩拧紧连接螺栓。
