双齿辊破碎机的破碎机理

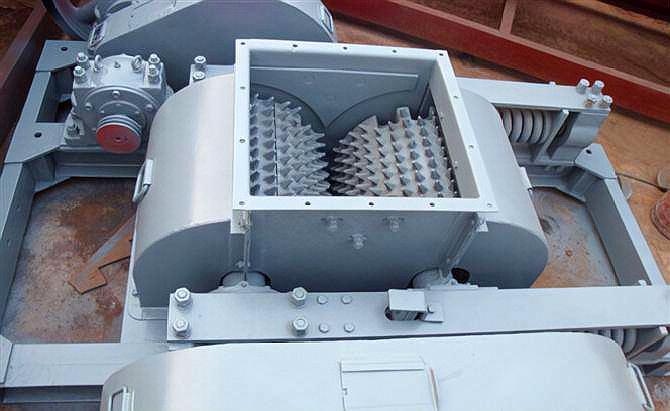

双齿辊破碎机主要由电动机、液力耦合器、减速器、联轴器、破碎辊和机体六大部分组成。

电动机产生的动力经液力耦合器和减速器传递到破碎辊上，从而对物料进行破碎。在破碎过程中，为实现左右破碎辊具有相同的转速，在双齿辊破碎机破碎辊的另一端装有同步齿轮。双齿辊破碎机的机体主要由加工后的钢板焊而成，机体的材料为碳钢，双齿辊破碎机的同步齿轮和齿辊轴用高强合金钢加工而成。

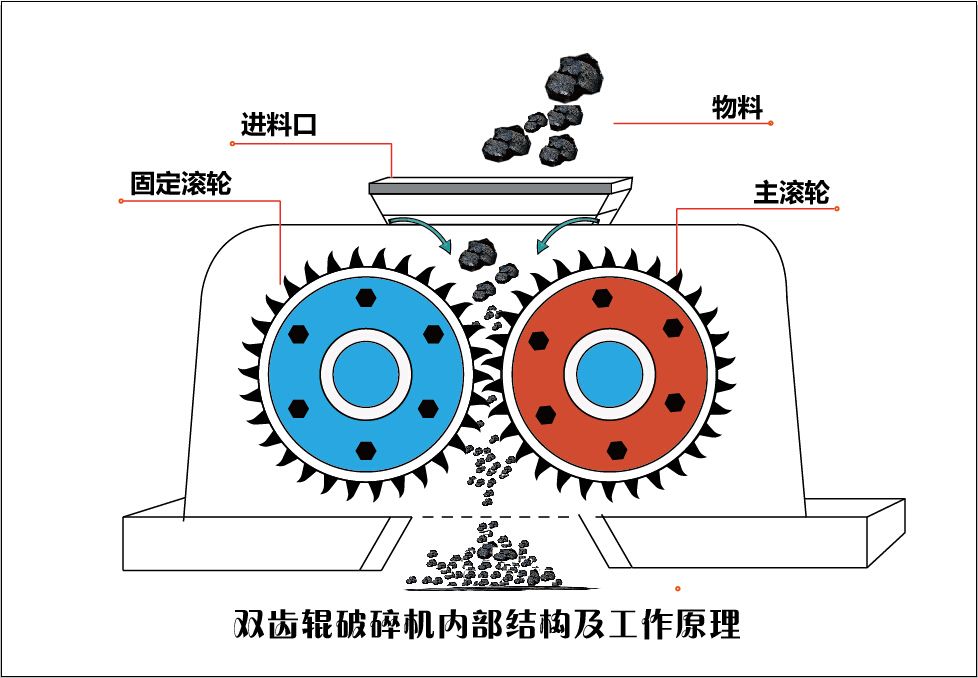

双齿辊破碎机的主要工作部件是两个平行安装的破碎辊，通过两破碎辊的对转实现对物料的破碎。双齿辊破碎机主要分三个阶段对物料进行破碎：

****阶段，落入破碎腔的物料受到破碎齿冲击和剪切作用而破碎并被咬入；

第二阶段，物料在破碎齿间移动到中点，受挤压、剪切等共同作用而破碎；

第三阶段，物料下落到破碎棒被再次破碎。

在****破碎阶段，落入破碎腔的大块物料遇到正在旋转的破碎齿，破碎齿对大块物料产生冲击作用，大块物料被破碎，破碎成小块的物料被破碎齿咬入，进入第二阶段的破碎。如果物料在冲击作用下没有破碎，其内部也会产生宏观裂纹，破碎齿沿大物料表面强行滑过，对物料产生撕裂作用，并使物料在破碎齿上翻转，等待下一对破碎齿破碎，直到破碎齿能把物料咬入为止。对于粒度较小的物料，很容易的进入第二阶段的破碎。

在第二破碎阶段，破碎成小块的物料被破碎齿咬入，随着一对破碎齿的包容截面由大变到最小，粒度大的物料因破碎齿所包容的面积逐渐减小而被强制挤压剪切，最终产生破碎，随着破碎辊的转动前一对破碎齿脱离咬合，第二破碎阶段结束。由于破碎齿沿轴向交叉排列，破碎齿与破碎齿之间总存在齿侧间隙，当物料的粒度小于破碎齿之间的齿侧间隙时便从齿侧间隙漏下，因此第二阶段是边破碎边排料的过程。

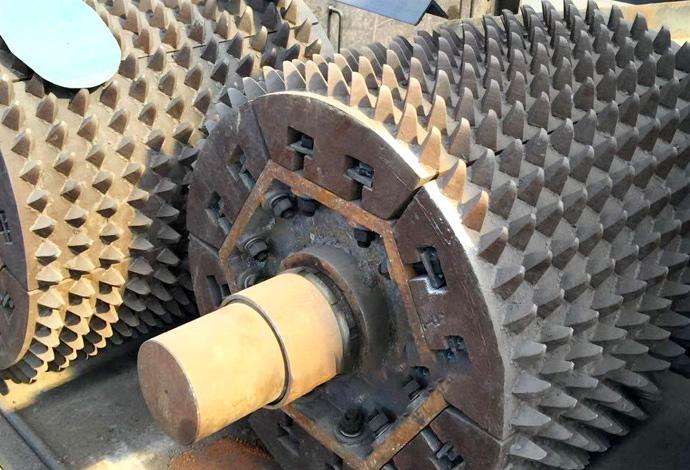

破碎齿沿轴向交叉排列，对物料破碎的破碎齿可能只有三个齿，于是破碎力全部传递至这三个齿上，随着夹持面积的逐渐减小，作用在物料上的力越来越大，当产生的应力值超过物料的强度极限时物料便产生破碎。由于破碎齿之间存在齿侧间隙，小的物料不用经过破碎即可直接从齿侧间隙漏下，只有大块物料被阻隔在破碎齿上被破碎，因此被破碎的物料几乎都是大块物料，这种有选择的破碎过程，不仅能够保证出料均匀，而且还节省了功率，提高了破碎机的处理能力。

在第三破碎阶段，随着前一对破碎齿开始脱离咬合，破碎齿间的包容截面由最小逐渐增大，在第二破碎阶段破碎的物料随着包容截面的增大而下漏排出，在排除的过程中，满足出料粒度的物料从破碎棒的凸块间隙直接排出破碎机，粒度较大的物料被破碎棒阻挡，破碎齿运行下来后与破碎棒一起将大物料破碎并强行排出。

第三阶段的破碎主要靠剪切和弯曲作用，大块物料被阻挡在破碎棒的两块凸块上，当破碎齿运行下来后，靠一个破碎齿和两个凸块夹持物料，由于凸块静止不动而破碎齿转动，因而对物料产生弯曲和剪切作用将其破碎。
