螺旋筛分破碎机的结构组成

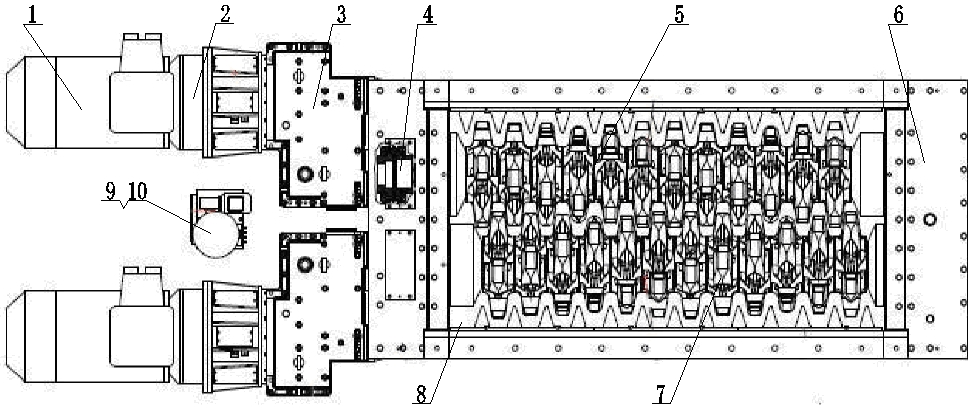

螺旋筛分破碎机由电机、液力偶合器、专用减速器、齿轮联轴器、破碎轴、箱体、专用破碎齿、润滑系统、保护系统、底托架等部分组成。

1.电机

螺旋筛分破碎机是根据物料性质提供的技术参数，委托****电机生产厂家制造的高扭矩电机。

2.液力耦合器

设备驱动采用直接驱动方式，设备运转过程中产生的扭矩和载荷通过液力偶合器传递到减速机、破碎轴，齿轮联轴器。

3.减速机

其齿轮轴和齿轮采用高强度淬火合金钢制成。输入轴采用平键与液力偶合器相连，输出轴采用花键与破碎机连接。减速机所有轴承均采用瑞典轴承。减速器从设计上考虑到良好的密封性能，在现场使用情况获得良好效果。大减速比保证破碎轴低速运转，从而降低粉末的产生率。设备检修时将其紧固螺栓松开后将其吊开，到工作平台上检修。

4.联轴器

在减速器与破碎轴之间采用刚性联结的齿轮联轴器，高加工精度和高强度确保传动的可靠性。

5.破碎轴

针对井下原煤破碎中原煤粒度和硬度不均匀等工况，螺旋筛分破碎机采用专门设计的减速器和重型破碎轴以保证设备的传动效率和可靠性。破碎轴采用高碳合金钢整体锻造加工而成，破碎轴的两端由双列向心球面滚子轴承支撑，轴承靠破碎机两端的注油嘴注入油脂润滑，另外，采用重载油封和迷宫防止水、灰尘等侵入轴承腔。

6.破碎机主机

该部分为设备的主体部分，通过破碎腔内的两根布有破碎齿牙的破碎轴来完成对物料的筛分破碎功能。为满足不同的物料、能力、产品粒度等生产条件，MMD公司设计了340多种不同的齿牙结构，应用于63种矿石。破碎机可正反转，使得堵转时，能够顺利地将铁器等硬器从破碎轴间取出。

7.破碎齿

螺旋筛分破碎机破碎物料时不产生火花，安全可靠，破碎齿齿头通过采用高碳耐磨合金钢整体锻造，以保证破碎齿的强度和耐磨性能。

8.底托架

为方便设备检修，主机底部安装有可以移动的滑轮托架。破碎机主机部分通过螺栓安装在底托架上，主机部分和驱动系统均可通过底托架移动到检修工位。用户根据现场空间条件来决定是否需要设计该装置。

9.保护系统

（1）失速保护：当过载或金属铁器进入破碎机造成堵转时，在一定的时间范围内检测不到破碎轴转动信号时，发出失速信号以便将电机电源及时切断，达到保护电机的目的。

（2）偶合器保护：如果上****保护没有发生作用时，液力偶合器的液体温度就会因为负载的增加而升高，当达到一定温度时易溶塞融化导致偶合器喷油，因此电机与偶合器断开使电机空转。

（3）电机的过流过载保护：该部分通过用户的电控部分实现。

10.润滑系统

螺旋筛分破碎机的轴承润滑采用中央集中自动润滑系统，油脂采用2＃锂基脂。油脂通过油泵自动供油，不停地润滑破碎轴轴承，且油脂不停清洗和冷却恶劣环境下工作的轴承内部。油脂和物料一块排出，保护轴承。轴承寿命大于60000小时。
